Credo Topoplan 1.02 + описание [2005, САПР, 3D-моделирование, проекты]

Назначение: создание цифровой модели местности инженерного назначения, выпуск планшетов и чертежей топографических планов.

Области применения: полосные и площадные инженерные изыскания объектов промышленного, гражданского и транспортного строительства, подготовка информации для кадастровых систем (наземные методы сбора), ведение дежурных планов, землеустроительные работы, исполнительные съемки.

Исходные данные: чтение данных CREDO_TER, CREDO_MIX, CREDO_DAT. Импорт точек из текстовых файлов типа CXYZ, данных в формате DXF. Подгрузка файлов черно-белых и цветных растровых изображений карт, планов, аэрофотоснимков в форматах *.bmp, *.pcx, *.tif, *gif, а так же файлы формата *.tmd, подготовленные в программе ТРАНСФОРМ.

Организация данных. Полный набор данных на территорию формируется в иерархической структуре проектов, позволяющих группировать данные по необходимым для пользователя принципам, например, по площадной принадлежности (планшеты, кварталы и т.п.), или составу данных (ситуация, рельеф, коммуникации и т.д.), или их комбинации. В свою очередь, проекты состоят из иерархически организованных слоев. Тематические слои (фильтры) проекта формируются программой автоматически на основе использующихся в нем объектов классификатора.

Основные функции:

Создание элементов цифровой модели местности при помощи большого набора методов координатной геометрии с использованием точек, окружностей, клотоид, прямых, сплайнов. Простановка размеров.

Моделирование ситуации:
формирование точечных, площадных и линейных тематических объектов с их семантическим наполнением на основе классификатора. Возможности отображения условными знаками и информационными блоками (подписями типа характеристик древостоя, водотоков, подписей скважин) в соответствии с масштабом генерализации;
обработка засечек, обмеров, створных измерений;
моделирование и просмотр профилей (высотного положения) линейных тематических объектов (в т.ч. подземных и наземных коммуникаций);
поддержка однострочного и многострочного текста;
поиск точек по именам и параметрам.

Моделирование поверхностей (рельеф)

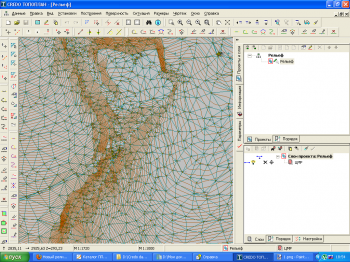

построение цифровой модели рельефа нерегулярной сеткой треугольников с учетом структурных линий. Редактирование профилей структурных линий. Отображение участков рельефа разными типами в соответствии с настройками стилей поверхностей – горизонталями (с возможностями изменения высоты сечения, создания их подписей и бергштрихов, отображения дополнительных и полугоризонталей), а также откосами и обрывами (с изменяемым шагом и длиной штрихов);
построение и просмотр разрезов поверхностей по интерактивно создаваемым и существующим линиям;
моделирование вертикальных поверхностей (бордюров, набережных, подпорных стенок и т.п.).

Чертеж
создание, редактирование и выпуск топографических планов в виде листов чертежа или планшетов с использованием шаблонов;
импорт в чертежную модель текстовых файлов в формате txt и rtf.

Экспорт
данные цифровой модели в текстовые форматы PXYZ и чертежей топопланов в 2D DXF;
использование созданной цифровой модели местности в других системах CREDO III для решения различных задач проектирования объектов промышленного, транспортного и гражданского хозяйства;
использование созданной цифровой модели местности в программе CREDO КОНВЕРТЕР для дальнейшего экспорта в форматы САПР и ГИС систем сторонних производителей.

Результаты:
цифровая модель местности инженерного назначения;
топографические планы в виде листов чертежа или планшетов;
текстовые файлы формата PXYZ, файлы DXF.
ведомости тематических объектов.

Вспомогательные подсистемы:

редактор шаблонов чертежей с возможностью создания шаблонов и настройки собственных штампов, состава и вида подвала (сетки);

редактор ведомостей с возможностью модификации состава и вида выходных текстовых документов;

редактор символов для формирования условных знаков;

редактор классификатора, обеспечивающий создание условных знаков с отображением их в соответствии с настройками в плане, а также продольном и поперечном сечениях на разрезе, собственных типов тематических объектов, состава семантической информации и условий генерализации;

редактор линий и штриховок для формирования индивидуальных типов линий и штриховок.
